Шта чини зупчанике ланчаника неопходним за поуздан пренос снаге?

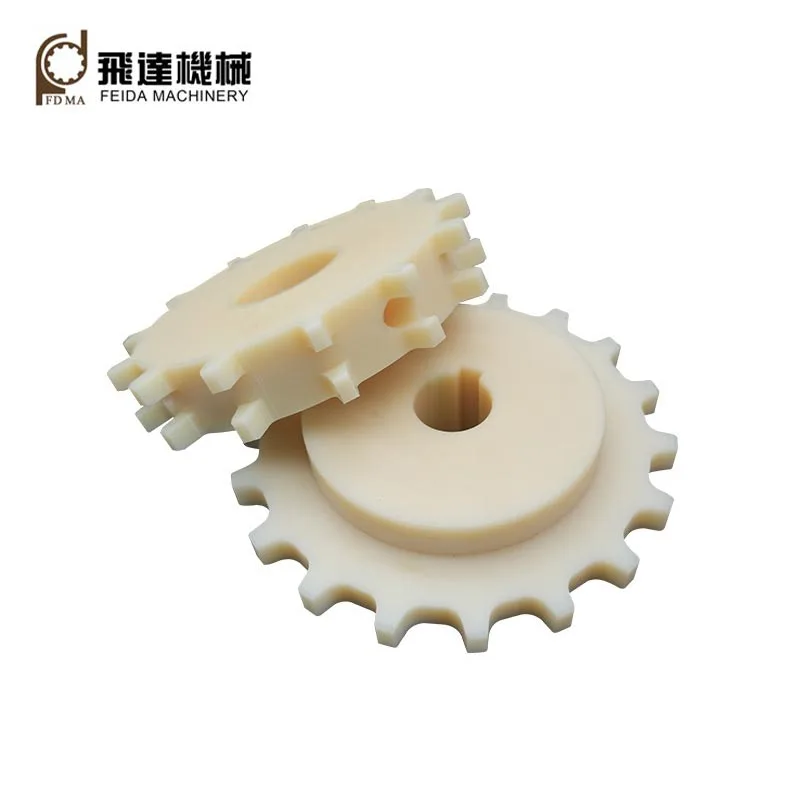

Шта су зупчаници ланчаника?

Зупчаници ланчаника су зупчасте механичке компоненте дизајниране да захвате ланац и преносе ротационо кретање. Зуби се уклапају у простор између карика ланца, омогућавајући обртни момент да се помери са погонске осовине на погонско вратило. Ово позитивно ангажовање разликује системе ланчаника од механизама преноса заснованих на трењу.

Типичан зупчаник може се састојати од централног проврта, главчине, тела и прецизно обрађених зуба. У зависности од опреме, ланчаници се могу производити као једноставне компоненте у облику плоча или као веће конструкције са главчином намењене за тешке примене.

У индустријским машинама, правилно пројектовани зупчаници помажу у одржавању предвидљивог кретања при руковању захтевним условима рада. Њихова релативно једноставна конструкција их такође чини практичним за опрему која захтева редовну замену или одржавање.

Како раде зупчаници

Принцип рада је једноставан. Погонски ланчаник је повезан са ротирајућом осовином. Док се ланчаник окреће, његови зупци захватају ваљке или карике ланца. Ланац се креће око ланчаника и преноси механичку силу на други ланчаник повезан са гоњеном осовином.

Однос између величине ланчаника и брзине ланца директно утиче на систем преноса. Мањи погонски ланчаник може произвести другачији однос брзине и обртног момента у поређењу са већим ланчаником. Инжењери стога треба да узму у обзир број зубаца и предвиђени преносни однос приликом пројектовања машина.

Кључне карактеристике и конструкција

Иако зупчани зупчаници могу изгледати једноставни, неколико димензионалних и структурних детаља одређују да ли ће компонента радити поуздано.

Уобичајене примене зупчаника

Свестраност ланчаног преноса чини зупчанике погодним за многе механичке системе. Њихова способност да преносе значајна оптерећења без ослањања на трење је посебно корисна у индустријским окружењима.

Ланчаници се такође налазе у мотоциклима, бициклима, компактним машинама, опреми за дизање, машинама за прераду хране и специјализованим системима за аутоматизацију.

Материјали који се користе за зупчанике

Избор материјала има директан утицај на отпорност на хабање, носивост, отпорност на корозију, стабилност димензија и укупан век трајања. Тачан избор зависи од примене, а не од једноставног одабира најтврђег доступног материјала.

Важни фактори селекције

Одабир зупчаника само на основу визуелних димензија један је од најчешћих узрока превремених проблема са преносом. Купци и инжењери треба да процене комплетно радно окружење пре него што дају наруџбу.

1. Компатибилност ланца:Потврдите серију ланца, корак, димензије ваљака и друге релевантне спецификације.
2. Број зуба:Изаберите одговарајући број зубаца у складу са захтевима брзине, обртног момента и преносног односа.
3. Димензије отвора и осовине:Проверите пречник отвора, утор за кључ, захтеве за завртње и конфигурацију за монтажу.
4. Капацитет оптерећења:Узмите у обзир континуирано оптерећење, вршно оптерећење, ударно оптерећење и почетни обртни момент.
5. Радна брзина:Системи велике брзине могу захтевати пажљиву пажњу геометрије зуба, баланса, подмазивања и поравнања.
6. Услови животне средине:Прашина, вода, хемикалије, температура и спољашња изложеност могу утицати на избор материјала.
7. Површински третман:Термичка обрада или заштитни премази могу побољшати отпорност на хабање или корозију када је то потребно.
8. Тачност димензија:Правилна обрада је неопходна за конзистентан захват ланца и стабилан рад.

Зупчаници зупчаника наспрам конвенционалних зупчаника

Зупчаници ланчаника и конвенционални зупчаници преносе механичку снагу, али раде другачије и прилагођени су различитим дизајном система.

За апликације које захтевају флексибилно позиционирање вратила или релативно велике средишње растојања, пренос ланца и ланчаника може бити практично решење. Директни зупчаници могу бити прикладнији тамо где су компактна инсталација, прецизно позиционирање и рад при великим брзинама примарни проблем.

Одржавање и решавање проблема

Чак и прецизно произведени зупчаници могу да претрпе превремено хабање када се систем преноса лоше одржава. Рутина превентивног одржавања треба да се односи и на ланчаник и на ланац.

• Прегледајте истрошеност зуба:Кукасти, наоштрени или неравни зуби могу указивати на прекомерно хабање или проблеме везане за ланац.
• Проверите напетост ланца:Прекомерна опуштеност или пренапон може повећати механички стрес.
• Проверите поравнање:Неусклађени ланчаници могу изазвати неравномерно оптерећење и убрзано хабање ланца.
• Одржавајте подмазивање:Одговарајуће подмазивање смањује трење и помаже у контроли хабања.
• Проверите монтажу:Лабаве причвршћиваче, оштећене уторе за кључеве или померање осовине треба одмах исправити.
• Замените истрошене компоненте заједно када је потребно:Уградња новог ланчаника са јако истрошеним ланцем може смањити радни век нове компоненте.

Шта купци треба да провере пре наручивања

Куповина зупчаника за индустријске машине није само поређење цена. Нискобуџетна компонента која не одговара ланцу или условима рада може довести до застоја, поновљене замене и већих трошкова одржавања.

1. Затражите комплетне спецификације димензија.
2. Потврдите компатибилност са постојећим или планираним ланцем.
3. Проверите доступне опције материјала и термичке обраде.
4. Проверите толеранције обраде за критичне димензије.
5. Разговарајте о прилагођеним захтевима за проврт, кључ, главчину и зубе када је то потребно.
6. Појасните количине производње и захтеве за паковање за велике поруџбине.
7. Захтевајте техничке цртеже или узорке за компликоване примене.
8. Процените производне могућности добављача и процес контроле квалитета.

За произвођаче ОЕМ машина, прилагођени зупчаници могу бити посебно вредни. Компонента се може произвести око стварних димензија осовине опреме, захтева за пренос, ограничења инсталације и очекиваног радног окружења уместо да се приморава дизајн машине да прилагоди стандардну компоненту.

Често постављана питања
