Сплине Схафтс

Прилагођене од стране фабрике Феида Мацхинери, клинасте осовине су  механичке компоненте које имају избочине или зупце и функционишу тако што се спајају са жлебовима на компонентама које се спајају, преносећи обртни момент на компоненте које се спајају. Поред преноса обртног момента, оне такође имају функције као што су апсорбовање неусклађености, повећање чврстоће, смањење, смањење вибрација и уклањање вибрација. клизање итд. Наша серија клинастих вратила укључује Рецтангулар Сплине СхафтиЕволвентна осовина.

Основни параметар:

Модул:М0.5-5

Оцена прецизности: ИСО/ДИН 6-10

Број зуба: што је више зуба, већа је носивост

Угао притиска: уобичајене вредности су 30, 37,5 и 45 степени.

Мањи угао притиска даје већу носивост; већи углови су бољи за клизне везе.

Пречник корака: теоријски референтни круг.

Два уобичајена типа:

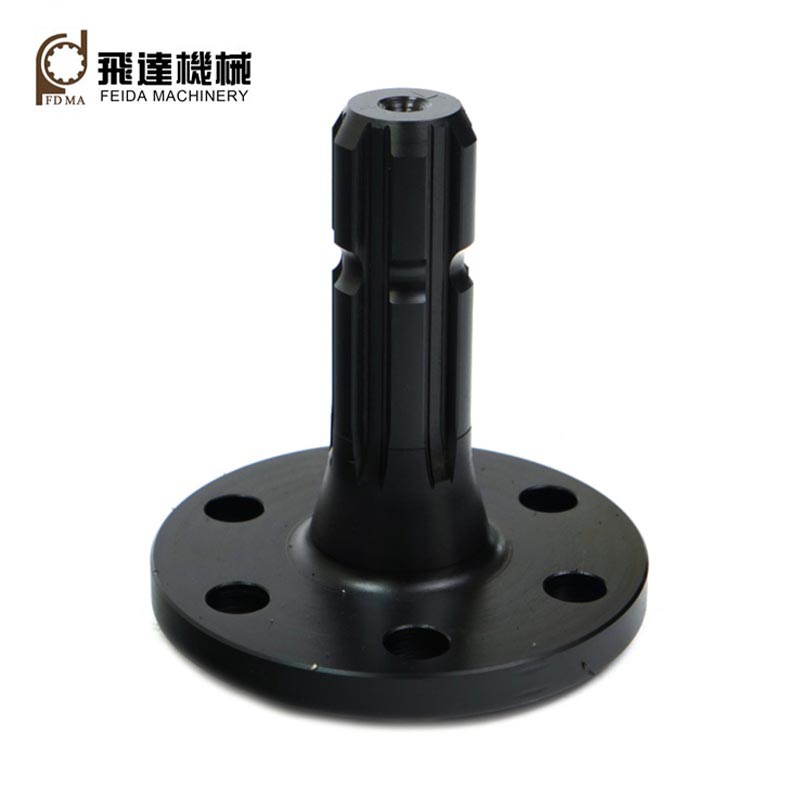

1. Правоугаоне клизне осовине: Због својих равних зубаца са правоугаоним (равним) врховима и коренима, оне  имају предности једноставног дизајна, ниске цене производње и лаке обраде и прегледа.

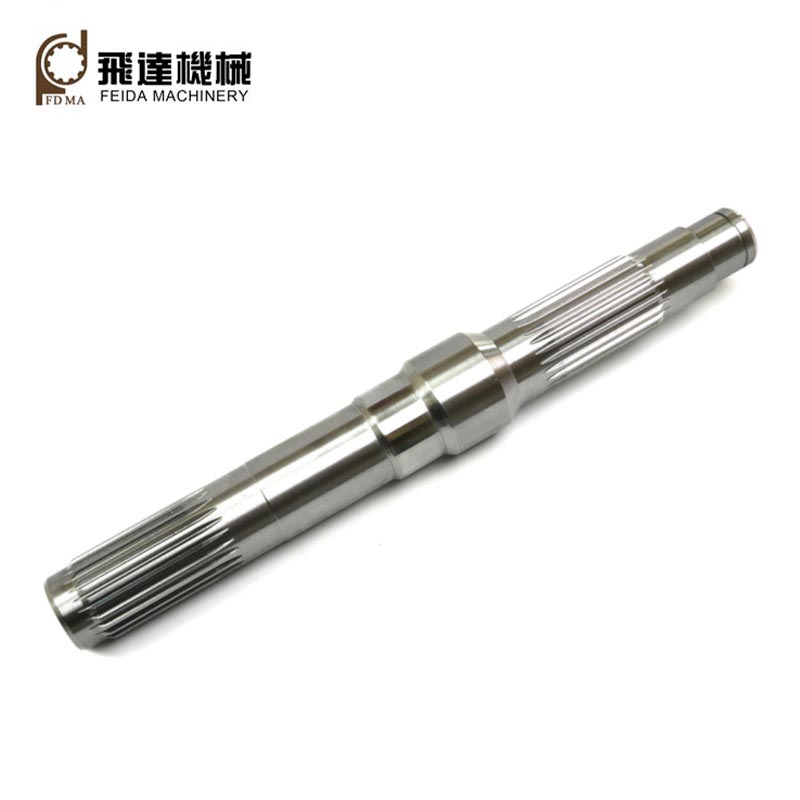

2. Еволвентна осовина: Имају еволвентне кривине (слично зубима зупчаника), заобљене корене зуба, уједначен нагиб, што резултира функцијом самоцентрирања, великом носивошћу, великом чврстоћом и заменљивошћу.

апликација:

Еволвентна клизна осовина су погодна за спојеве са великим оптерећењима, високим захтевима за прецизност центрирања и великим димензијама. Обично се користе у широком спектру апликација, као што су системи за погон аутомобила, управљачки механизми, мотори за чамце, системи пропелера, витла, мотори авиона, мењачи, диференцијали, кутије за пренос, итд.

После више од 30 година развоја, Феида Мацхинери сада има три фабрике: једну за компоненте механичког преноса, једну за прилагођене прецизне делове и једну за делове од лима. У могућности смо да произведемо висококвалитетне клинасте осовине користећи ЦНЦ технике обраде клипова (нпр. хоббинг, обликовање, провлачење, брушење, итд.) и висококвалитетне сировине. (нпр. 40Цр, 42ЦрМо, 20ЦрМнТи, 6061, 7075, итд.).
