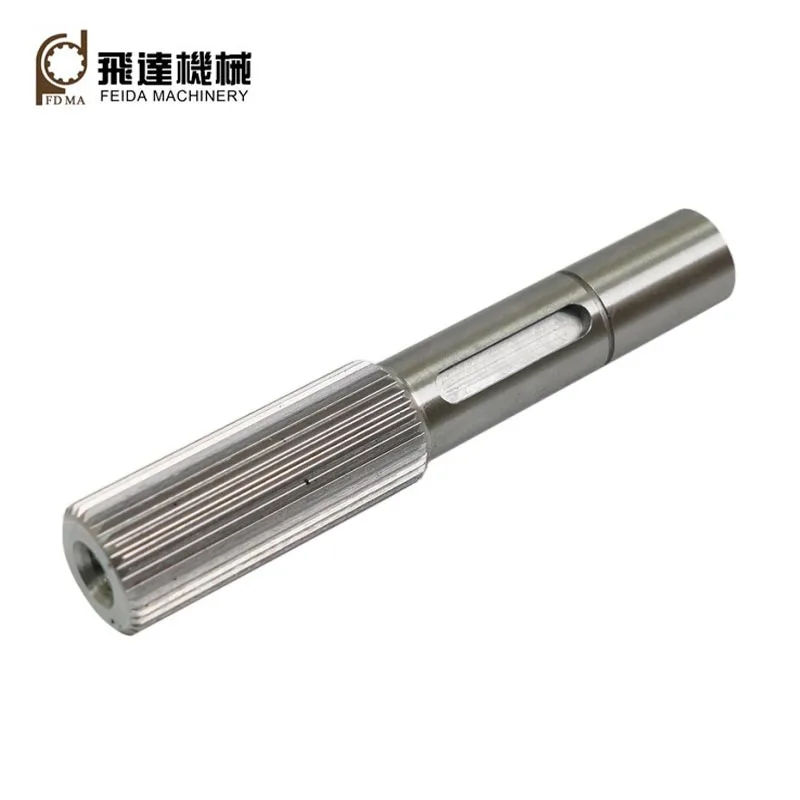

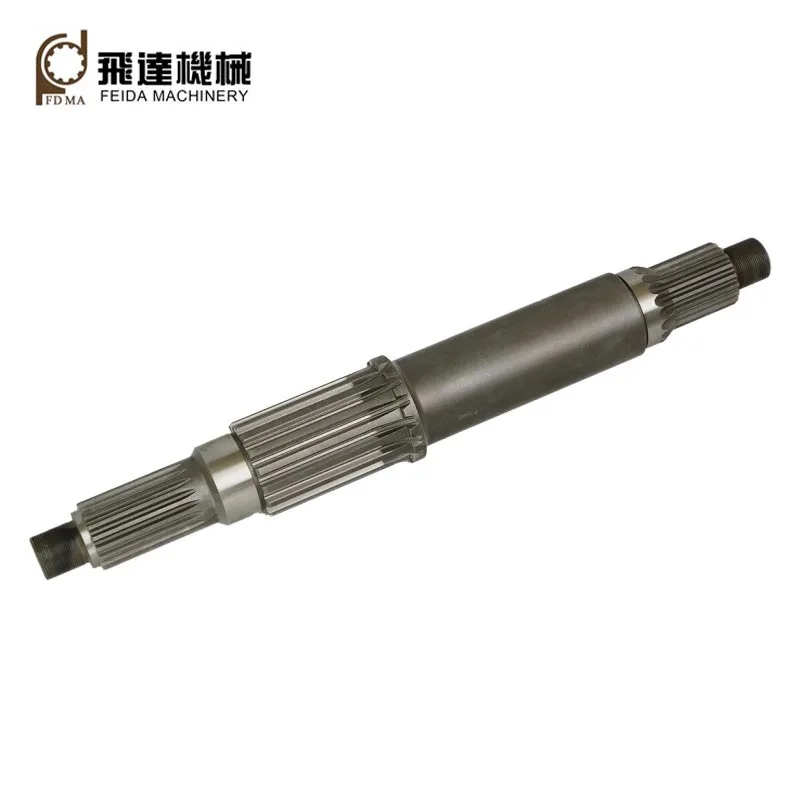

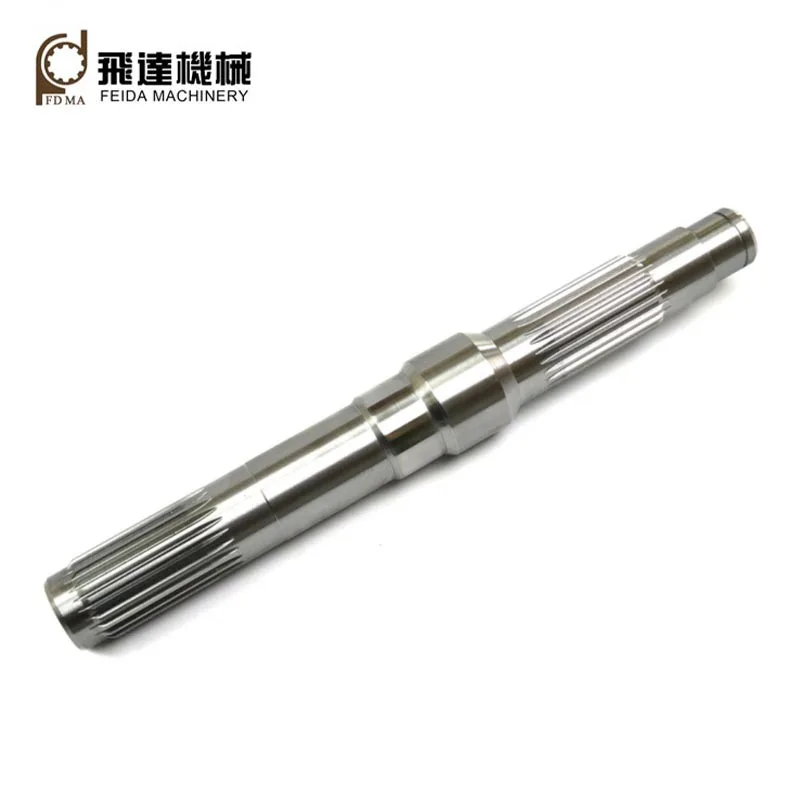

Сплине Схафтс

Прилагођене од стране фабрике Феида Мацхинери, клинасте осовине су механичке компоненте које имају избочине или зубе и функција спајањем са жлебовима у компонентама које се спајају, преносећи обртни момент на компоненте које се спајају. преносећи обртни момент, такође имају функције као што су апсорбовање неусклађености, повећање снаге, смањење вибрација и бука, поједностављивање монтаже и демонтаже, аксијално клизање, итд.

Два уобичајена типа

1. Правоугаони: Због својих равних зуба са правоугаоним (равним) врховима и коренима, они имају предности једноставног дизајна, ниске цене производње и лаке обраде и прегледа.
2. Инволуте: Имају еволвентне кривине (слично зубима зупчаника), заобљене корене зуба, уједначен нагиб, што резултира функција самоцентрирања, велики капацитет оптерећења, висока чврстоћа и заменљивост.

Основни параметар

Модул:М0.5-5
Оцена прецизности: ИСО/ДИН 6-10
Број зуба: што је више зуба, већа је носивост
Угао притиска: уобичајене вредности су 30, 37,5 и 45 степени.
Мањи угао притиска даје већу носивост; већи углови су бољи за клизне везе.
Пречник корака: теоријски референтни круг.

Апликација

Еволвентна клинаста вратила су погодна за спојеве са великим оптерећењима, високим захтевима за прецизност центрирања и великим димензије. Обично се користе у широком спектру апликација, као што су системи за погон аутомобила, управљање механизми, мотори за чамце, системи пропелера, витла, мотори авиона, мењачи, диференцијали, кутије за пренос, итд.

После више од 30 година развоја, Феида Мацхинери сада има три фабрике: једну за механички пренос компоненте, једна за прилагођене прецизне делове и једна за делове од лима. У могућности смо да производимо висококвалитетне делове сплине осовине које користе ЦНЦ технике обраде клина (нпр. хоббинг, обликовање, провлачење, брушење, итд.) и високог квалитета сирово материјали (нпр. 40Цр, 42ЦрМо, 20ЦрМнТи, 6061, 7075, итд.).

Цео процес обраде

Сировине → Ковање → Токарење → Обрада жљебова → Глодање → Термичка обрада → Брушење → Контрола → Паковање и испорука

Главна производна опрема

Са више од 30 година развоја, Феида Мацхинери има комплетан сет напредне производње опрему, укључујући ЦНЦ струг, ЦНЦ зупчаник, ЦНЦ уређај за обликовање зупчаника, ЦНЦ машине за бријање зупчаника, ЦНЦ машина за провлачење зупчаника, ЦНЦ зупчаник брусилица,ЦНЦ обрадни центар итд.

Термичка обрада

Наши процеси термичке обраде укључују каљење и каљење, карбуризацију и гашење, високофреквентно очвршћавање, карбонитрирање, нитрирање, итд. Кроз топлотну обраду, механичка својства наших клинастих вратила могу бити оптимизовано врло добро.

ФАК

Како гарантујете квалитет прецизних делова?

Феида је прошла сертификацију система управљања квалитетом ИСО:2015.
Имплементирамо вишестепени систем контроле квалитета (КЦ):
Иницијална инспекција артикла (ФАИ): Потпуна провера димензија пре почетка масовне производње.
Контрола квалитета у процесу (ИПКЦ): Провере узорковања свака 2-3 сата током процеса обраде.
100% коначна инспекција: Сваки део пролази завршну проверу димензија и завршне обраде пре паковања.

Какве су ваше постпродајне услуге?

Успоставили смо свеобухватан систем постпродајних услуга, који пружа правовремену техничку подршку и решења како би се осигурало да купци немају бриге током употребе.
